植筋加固技術方案要求規范，植筋加固技術是一項針對混凝土結構較簡捷、有效的連接與錨固技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于建筑物的加固改造工程，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。它是對工程中沒有預埋鋼筋的一種有效補救措施。
相關技術
“植筋”技術是一項針對混凝土結構較簡捷、有效的連接與錨固技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于已有建筑物的加固改造工程，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。
采用植筋技術對混凝土結構進行加固改造時，原構件的混凝土強度等級應按現場檢測結果確定。
當采用HRB335級鋼筋種植時，原構件的混凝土強度等級不得低于C15；當采用HRB400級鋼筋種植時，原構件的混凝土不得低于C20。
若需采用HPB235級鋼筋種植時，鋼筋的直徑不得大于12mm，原構件的混凝土強度等級不的低于C20。
植筋加固工藝流程
步驟一：鉆孔
根據設計圖的配筋位置及數量，錯開原結構鋼筋位置，標注出植筋位置。 用沖擊鉆鉆孔，鉆頭直徑應比鋼筋直徑大5mm左右，鋼筋選用φ25鋼筋，鉆頭選用φ30的合金鋼鉆頭。孔深大小15d(375mm)，實際鉆深400mm。鉆孔時，鉆頭始終與柱面保持垂直。
步驟二：清孔除塵
清空除塵是植筋中較重要的一個環節，因?yàn)榭足@完后內部會有很多灰粉、灰渣，直接影響植筋的質量，所以一定要把孔內雜物清理干凈。方法是：用防脫毛毛刷，套上加長棒，伸至孔底，把灰塵、碎渣帶出，再用壓縮空氣，吹出孔內浮塵，來回三遍，吹完后再用脫脂棉沾酒精或丙酮擦洗孔內壁。但不能用水擦洗，因酒精和丙酮易揮發，水不易揮發。用水擦洗后孔內不會很快干燥。鉆孔清洗完后要請?jiān)O(shè)計等有關單位驗收，合格后方可注膠。
步驟三：注膠
植筋膠是AB組分專用成品，取一組強力植筋膠，裝進套筒內，安置到專用手動注射器上，慢慢扣動板機，排出鉑包口處較稀的膠液廢棄不用，然后將螺旋混合嘴伸入孔底，如長度不夠可用塑料管加長，然后扣動板機，板機孔動一次注射器后退一下，這樣能排出孔內空氣。為了使鋼筋植入后孔內膠液飽滿，又不能使膠液外流，孔內注膠達到80%即可。孔內注滿膠后應立即植筋。

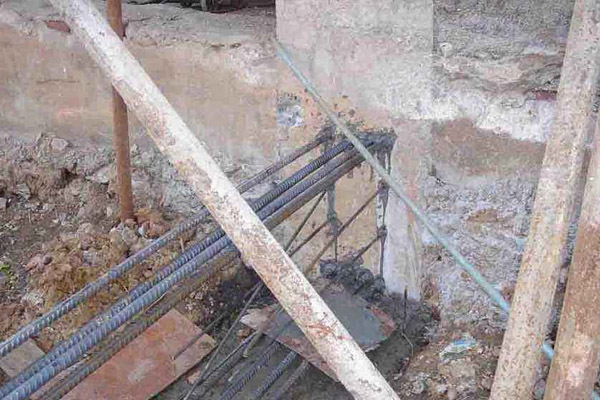

步驟四：植筋
植筋加固技術在注膠前梁底模板就已支好，便于植筋后鋼筋定位。植筋前要把鋼筋植入部分用鋼絲刷反復刷，清除銹污，再用酒精或丙酮清洗。鉆孔內注完膠后，把經除銹處理過的鋼筋立即放入孔口，然后慢慢單向旋入，不可中途逆向反轉，直至鋼筋伸入孔底。
步驟五：固化
鋼筋植入后，在梁底模板上定位，在強力植筋膠完全固化前不能振動鋼筋。強力植筋膠在常溫下就可完成固化，按膠水說明書中指定固化時間待其固化后便可進行下道工序施工。
步驟六：檢驗
在植筋加固施工前，要對所用鋼筋及植筋膠進行現場拉拔試驗，以確定鋼筋及植筋膠是否符合設計要求。
方法是：制作與要植筋部位混凝土構件相同強度等級的混凝土試件，按植筋步驟，植入3組鋼筋，待植筋膠完全固化后，進行拉拔實驗。實驗用專用的鋼筋測力計，當加力達到Ⅱ級鋼筋屈服強度（450N/mm2）時，出現頸縮現象，繼而拉斷。
測試時測力計施加于卡具的力應符合FC≥FYK（FC：測力計施加的力，N/mm2；FYK：鋼筋的屈服強度，N/mm2）試驗需證明：植筋加固技術用的植筋膠強度大于鋼筋的屈服強度，植筋的破壞是鋼筋的屈服破壞，不是膠的粘結破壞，這表明鋼筋和植筋膠都是合格的。
植筋后進行非破損性拉拔試驗，用來檢測工作狀態下的植筋質量，檢測的數量是植筋總數的10%。 檢測中，測力計施加的力要小于鋼筋的屈服強度、大于由設計部門提供的植筋設計錨固力值。
步驟七：綁筋、支模、澆注混凝土
相關技術
“植筋”技術是一項針對混凝土結構較簡捷、有效的連接與錨固技術；可植入普通鋼筋，也可植入螺栓式錨筋；現已廣泛應用于已有建筑物的加固改造工程，如：施工中漏埋鋼筋或鋼筋偏離設計位置的補救，構件加大截面加固的補筋，上部結構擴跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設剪力墻的植筋等。
采用植筋技術對混凝土結構進行加固改造時，原構件的混凝土強度等級應按現場檢測結果確定。
當采用HRB335級鋼筋種植時，原構件的混凝土強度等級不得低于C15；當采用HRB400級鋼筋種植時，原構件的混凝土不得低于C20。
若需采用HPB235級鋼筋種植時，鋼筋的直徑不得大于12mm，原構件的混凝土強度等級不的低于C20。
植筋加固工藝流程
步驟一：鉆孔
根據設計圖的配筋位置及數量，錯開原結構鋼筋位置，標注出植筋位置。 用沖擊鉆鉆孔，鉆頭直徑應比鋼筋直徑大5mm左右，鋼筋選用φ25鋼筋，鉆頭選用φ30的合金鋼鉆頭。孔深大小15d(375mm)，實際鉆深400mm。鉆孔時，鉆頭始終與柱面保持垂直。
步驟二：清孔除塵
清空除塵是植筋中較重要的一個環節，因?yàn)榭足@完后內部會有很多灰粉、灰渣，直接影響植筋的質量，所以一定要把孔內雜物清理干凈。方法是：用防脫毛毛刷，套上加長棒，伸至孔底，把灰塵、碎渣帶出，再用壓縮空氣，吹出孔內浮塵，來回三遍，吹完后再用脫脂棉沾酒精或丙酮擦洗孔內壁。但不能用水擦洗，因酒精和丙酮易揮發，水不易揮發。用水擦洗后孔內不會很快干燥。鉆孔清洗完后要請?jiān)O(shè)計等有關單位驗收，合格后方可注膠。
步驟三：注膠
植筋膠是AB組分專用成品，取一組強力植筋膠，裝進套筒內，安置到專用手動注射器上，慢慢扣動板機，排出鉑包口處較稀的膠液廢棄不用，然后將螺旋混合嘴伸入孔底，如長度不夠可用塑料管加長，然后扣動板機，板機孔動一次注射器后退一下，這樣能排出孔內空氣。為了使鋼筋植入后孔內膠液飽滿，又不能使膠液外流，孔內注膠達到80%即可。孔內注滿膠后應立即植筋。
步驟四：植筋
植筋加固技術在注膠前梁底模板就已支好，便于植筋后鋼筋定位。植筋前要把鋼筋植入部分用鋼絲刷反復刷，清除銹污，再用酒精或丙酮清洗。鉆孔內注完膠后，把經除銹處理過的鋼筋立即放入孔口，然后慢慢單向旋入，不可中途逆向反轉，直至鋼筋伸入孔底。
步驟五：固化
鋼筋植入后，在梁底模板上定位，在強力植筋膠完全固化前不能振動鋼筋。強力植筋膠在常溫下就可完成固化，按膠水說明書中指定固化時間待其固化后便可進行下道工序施工。
步驟六：檢驗
在植筋加固施工前，要對所用鋼筋及植筋膠進行現場拉拔試驗，以確定鋼筋及植筋膠是否符合設計要求。
方法是：制作與要植筋部位混凝土構件相同強度等級的混凝土試件，按植筋步驟，植入3組鋼筋，待植筋膠完全固化后，進行拉拔實驗。實驗用專用的鋼筋測力計，當加力達到Ⅱ級鋼筋屈服強度（450N/mm2）時，出現頸縮現象，繼而拉斷。
測試時測力計施加于卡具的力應符合FC≥FYK（FC：測力計施加的力，N/mm2；FYK：鋼筋的屈服強度，N/mm2）試驗需證明：植筋加固技術用的植筋膠強度大于鋼筋的屈服強度，植筋的破壞是鋼筋的屈服破壞，不是膠的粘結破壞，這表明鋼筋和植筋膠都是合格的。
植筋后進行非破損性拉拔試驗，用來檢測工作狀態下的植筋質量，檢測的數量是植筋總數的10%。 檢測中，測力計施加的力要小于鋼筋的屈服強度、大于由設計部門提供的植筋設計錨固力值。
步驟七：綁筋、支模、澆注混凝土
鋼筋在抗拉拔試驗合格后就可按施工圖開始綁筋、支模、澆注混凝土。
